《我的敏捷软件项目管理实践》

在Jnekins查看覆盖率报告

第六章 如何做好编码

目标

在Jnekins的“任务面板”上查看代码覆盖率报告。

这个报告之前已生成好了，本文只是讲在Jnekins的“任务面板”上加一个入口，点击可进行查看详情。

我们要做一些配置工作，使用之在Jnekins的“任务面板”上可查看html。 若没有配置，默认“任务面板”上是没有这个报告入口的。

安装HTML Publisher plugin插件（已自带）

要使用HTML Publisher plugin插件。（Jenkins默认已自带了本插件，不用再安装，若你没有有可安装一下）

这个插件不创建任何html内容的，它只把已有的html内容加入到Jnekins的“任务面板”上。

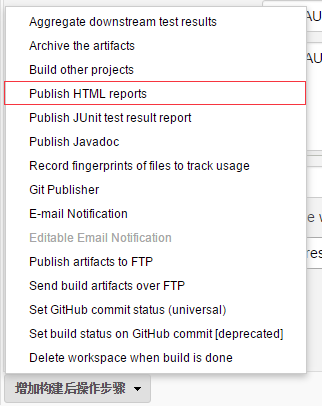

安装好HTML Publisher plugin之后，会在新建或者编辑项目时，在【增加构建后操作步骤】出现【Publish HTML reports】的选项。如下：


在“任务面板”添加覆盖率报告入口–常规(非Pipeline方)

配置

按照上面的说明，使用Publisher HTML reports，适当的做一些配置。

配置的参数：

HTML directory to archive: 是提前生成好的报告的路径。之前的配置中 target/jacoco-site  指定了输出目录：target/jacoco-site

index pages: 是首页的文件名，我去生成好的报告文件夹看过了，首页文件名是index.html

Report title: 标题，可自己起名，这里写入“代码覆盖率报告”，这个名称将出现在Jnekins的“任务面板”上，做为一个入口。

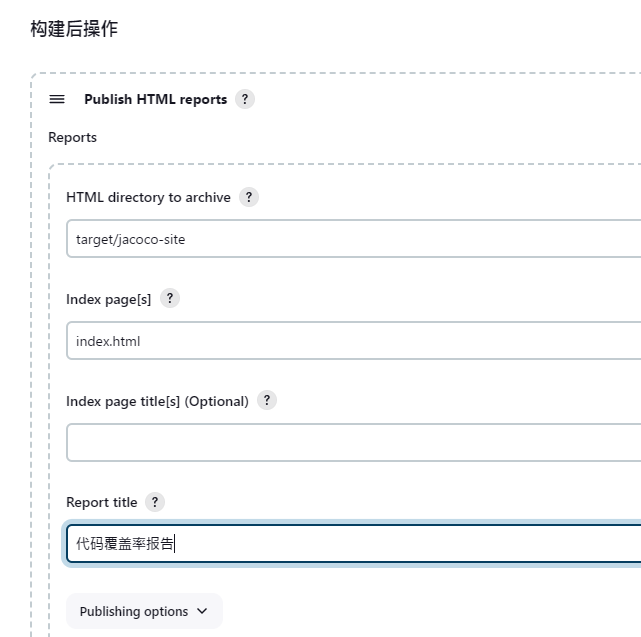

下图参数不对，请按上文填写参数。


注意1：这里的路径都不能使用环境变量。

注意2：这个插件不会自动按照上面的路径创建文件夹和文件，所以，一定要确保上面路径上的文件夹和文件已经在工作空间创建好，不然会出现报错。也就是说，这个插件是不创建任何html内容的。

注意3：这个插进不创建任何HTML报告，所以当你看到你的html内容时，会出现空白页。如果想要出现html的报告，可以配合一些xUnit plugin这样插件来生成html报告，然后再上面的路径中指向生成的html文件。

我只配置了HTML directory to archive的项，上面说了，这个路径是相对于工作空间的，所以我只填写了相对路径。而其余的选项按需要配置，我保持了默认。

提示：我上面填写之后，最终的输出目录为%workspace%/HTMLReport/index.html

注意：这里的路径都不能使用环境变量。

注意2：这个插件不会自动按照上面的路径创建文件夹和文件，所以，一定要确保上面路径上的文件夹和文件已经在工作空间创建好，不然会出现报错。也就是说，这个插件是不创建任何html内容的。

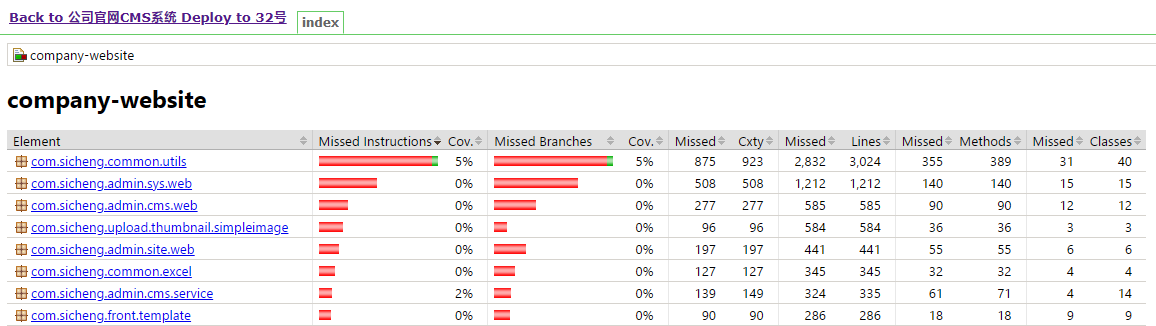

执行构建看效果


在“任务面板”添加覆盖率报告入口–流水线Pipeline方式

配置

为了实现目标这里要使用流水线的publishHTML命令。我们使用流水线语法工具生成一个带参数的PublishHTML命令。

这个publishHTML命令不创建任何html内容的，它只把已有的html内容加入到Jnekins的“任务面板”上。

配置的参数：

HTML directory to archive: 是提前生成好的报告的路径。之前的配置中 target/jacoco-site  指定了输出目录：shop-junit-jacoco/target/jacoco-site

index pages: 是首页的文件名，我去生成好的报告文件夹看过了，首页文件名是index.html

Report title: 标题，可自己起名，这里写入“代码覆盖率报告”，这个名称将出现在Jnekins的“任务面板”上，做为一个入口。

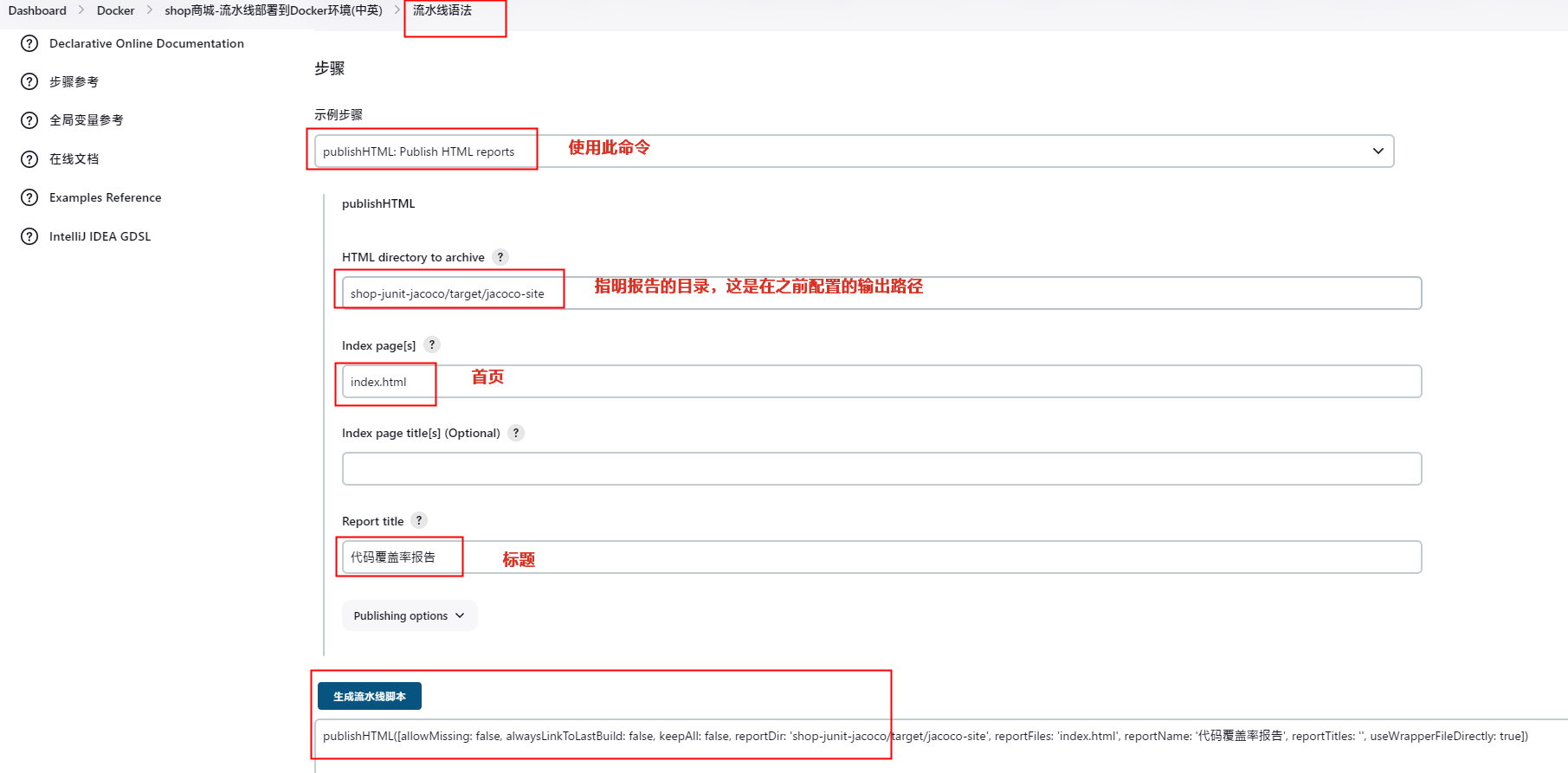

参数按下图填写。


生成PublishHTML命令

publishHTML([allowMissing: false, alwaysLinkToLastBuild: false, keepAll: false, reportDir: 'shop-junit-jacoco/target/jacoco-site', reportFiles: 'index.html', reportName: '代码覆盖率报告', reportTitles: '', useWrapperFileDirectly: true])

Jenkinsfile片段

//在“任务面板”添加覆盖率报告入口–流水线Pipeline方式
//这个publishHTML命令不创建任何html内容的，它只把已有的html内容加入到Jnekins的“任务面板”上。
//使用流水线的publishHTML命令。我们使用流水线语法工具生成一个PublishHTML命令。
//之前的配置中 <outputDirectory>target/jacoco-site</outputDirectory>  指定了输出目录：shop-junit-jacoco/target/jacoco-site
publishHTML([
    allowMissing: false, alwaysLinkToLastBuild: false, keepAll: false,
    reportDir: 'shop-junit-jacoco/target/jacoco-site',
    reportFiles: 'index.html',
    reportName: '代码覆盖率报告', reportTitles: '', useWrapperFileDirectly: true])

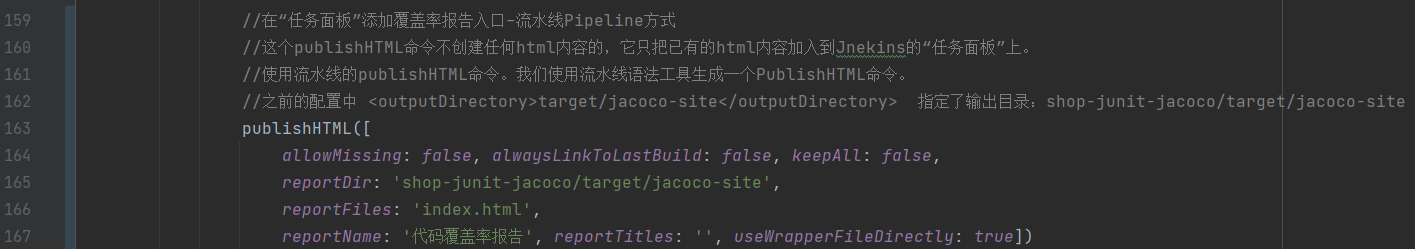

Jenkinsfile片段截图


执行构建看效果

执行构建任务时控制台输出了以下日志，说明它只是copy了文件从workspace处到jobs处，就可实现在Jnekins的“任务面板”上加一个入口的目的 。

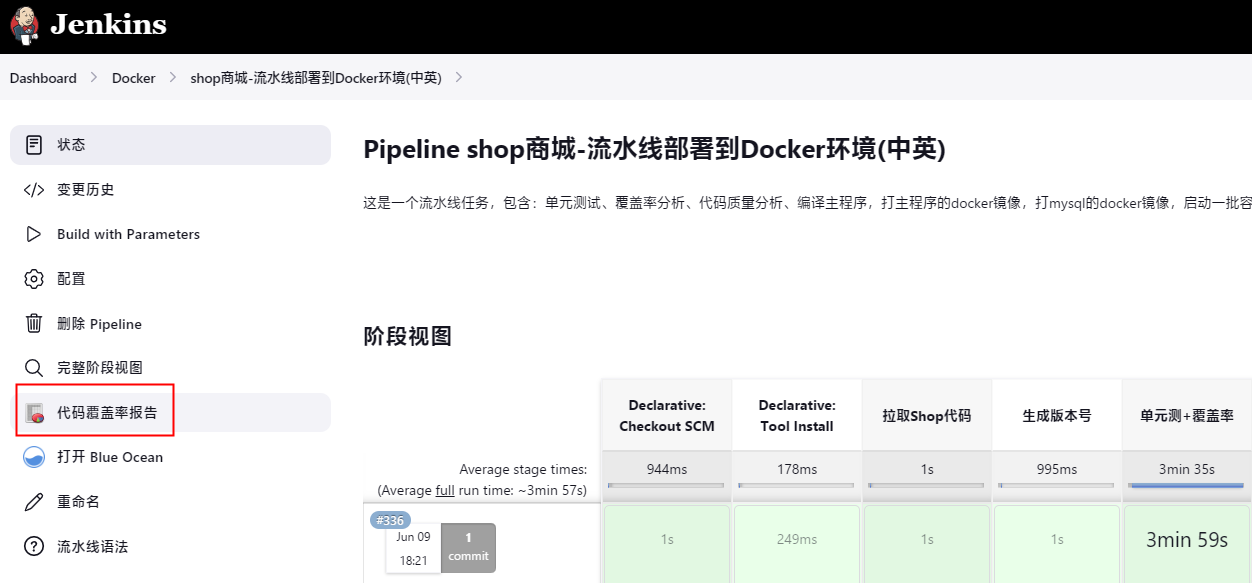

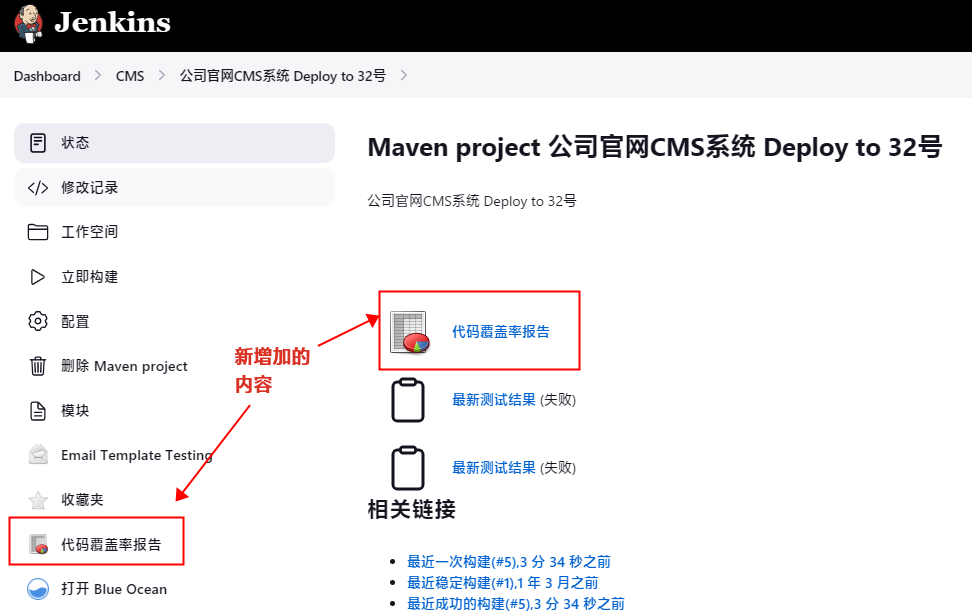

看下图左下文，多出了一个“代码覆盖率报告”，之前是没有的。

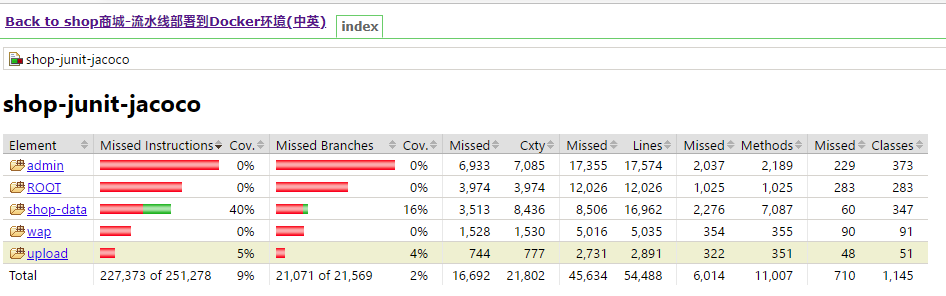

点击“代码覆盖率报告”可打开新页面查到的报告的详情。如下图。


问题：在Jenkins覆盖率报告css、js不加载

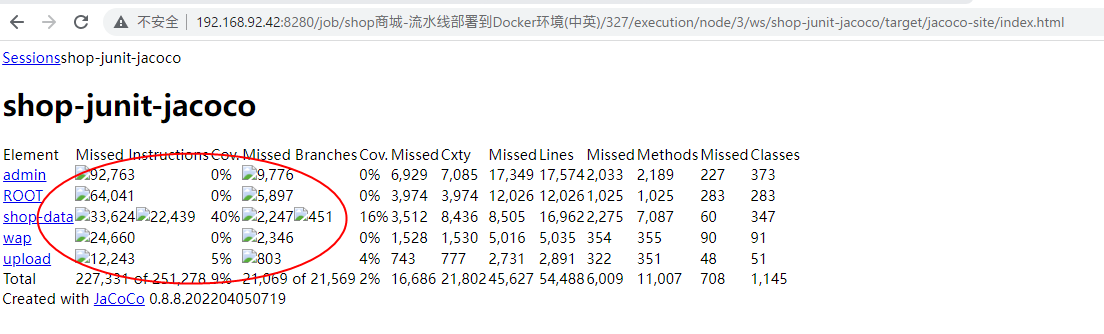

点击报告进入查看报告详情，可以发现展示出来的HTML报告样式全无。

在浏览器的Network中查看资源加载情况，会发现相关的CSS和JS都没法正常加载。这是jenkins中的一个安全策略导致的。


原因分析

Jenkins为了避免受到恶意HTML/JS文件的攻击，会默认将安全策略CSP设置为：

sandbox; default-src ‘none’; img-src ‘self’; style-src ‘self’;

在此配置下，只允许加载：

  • 1、Jenkins服务器上托管的CSS文件
  • 2、Jenkins服务器上托管的图片文件

以下形式的内容都会被禁止：

  • 1、 JavaScript
  • 2、 plugins (object/embed)
  • 3、 HTML中的内联样式表（Inlinestyle sheets），以及引用的外站CSS文件
  • 4、 HTML中的内联图片（Inlineimage definitions），以及外站引用的图片文件
  • 5、 frames
  • 6、 web fonts
  • 7、 XHR/AJAX

解决办法–方法一（临时方案）

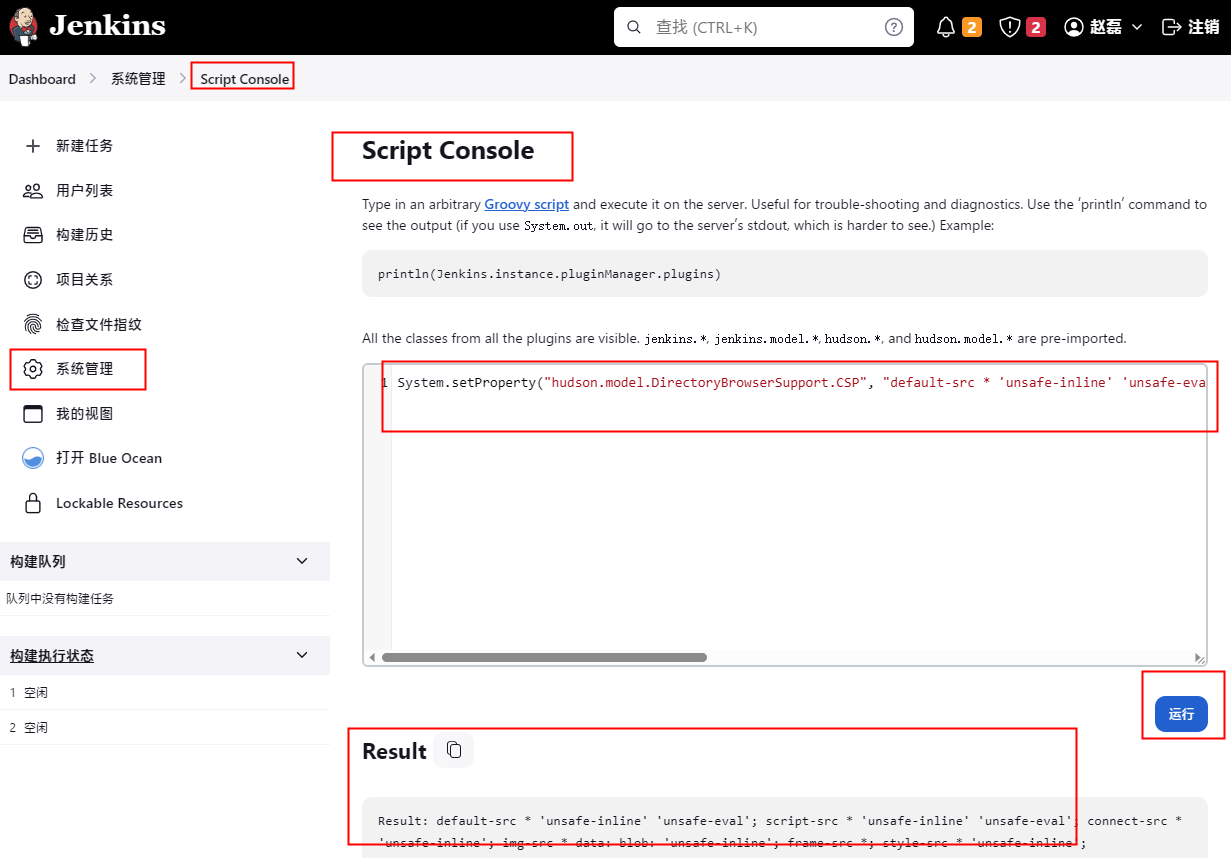

临时解决方案（重启Jenkins失效）：在系统管理→脚本命令行：

修改CSP(ContentSecurity Policy)的默认配置，到Jenkins系统管理à脚本命令行，执行以下Groovy命令，然后点击运行。配置完成后，重新构建原有项目，HTML页面即可正常显示。


System.setProperty("hudson.model.DirectoryBrowserSupport.CSP", "default-src * 'unsafe-inline' 'unsafe-eval'; script-src * 'unsafe-inline' 'unsafe-eval'; connect-src * 'unsafe-inline'; img-src * data: blob: 'unsafe-inline'; frame-src *; style-src * 'unsafe-inline';")

PS：运行1~2次

解决办法–方法二（长期有效）

方法二：利用jenkins的以下两个插件可以巧妙解决这个问题

  • 1、Startup Trigger: 可实现在Jenkins节点(master/slave)启动时触发构建；
  • 2、Groovy plugin: 可实现直接执行Groovy代码。

解决步骤如下：

  • 1、Jenkins中新建一个Job，该Job专用于Jenkins启动时、某任务构建时、定时 执行的配置命令。

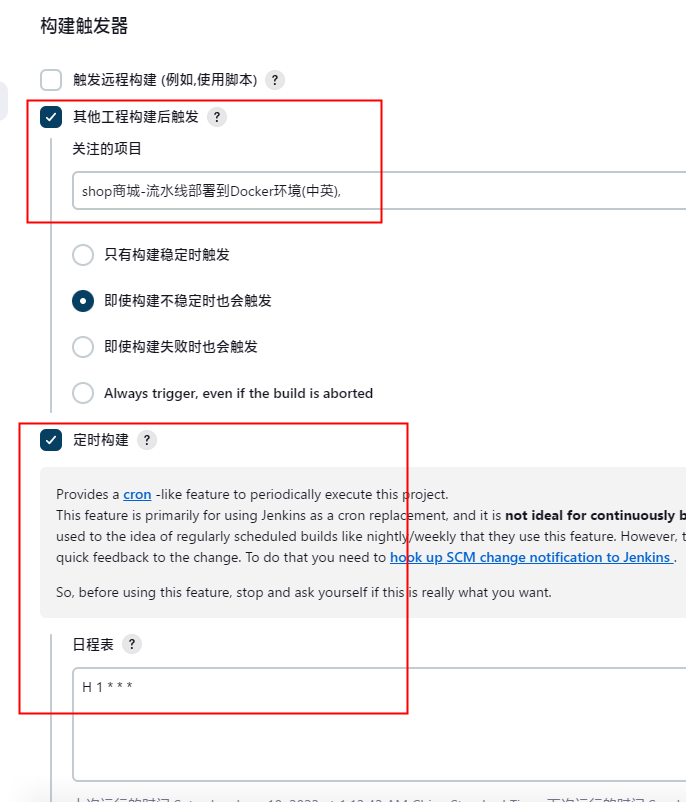

  • 2、在“构建触发器”模块，选择“Buildwhen job nodes start”选项。  我的jenkins没有这个选项，只有第2图的选项。

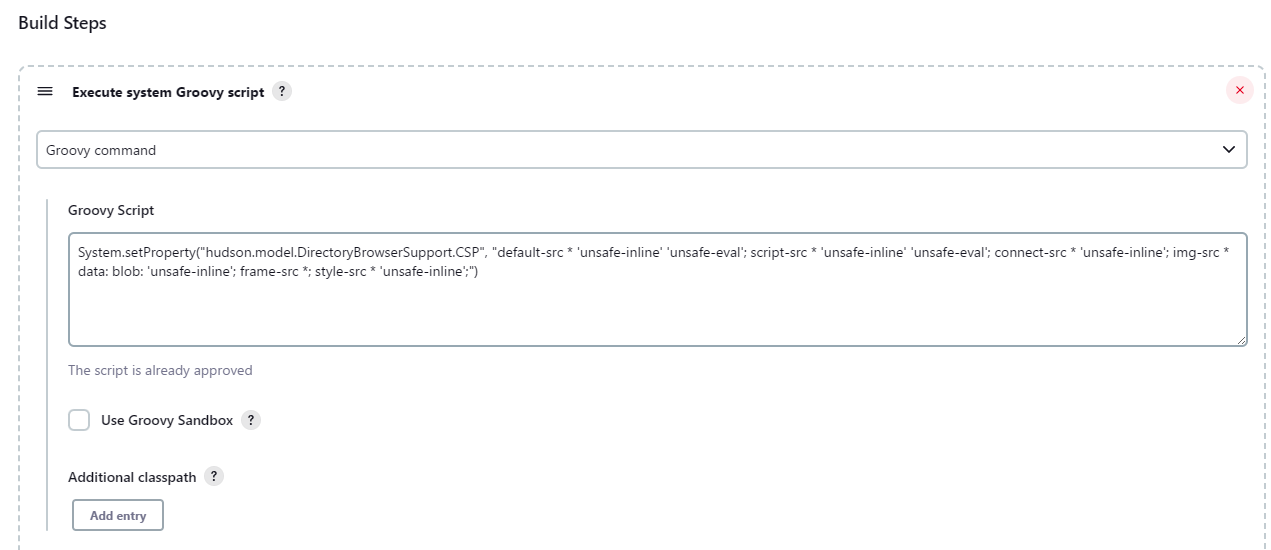

在“构建”模块，选择“Executesystem Groovy script”，执行如下Groovy命令：


在Groovy Script填写代码

System.setProperty("hudson.model.DirectoryBrowserSupport.CSP", "default-src * 'unsafe-inline' 'unsafe-eval'; script-src * 'unsafe-inline' 'unsafe-eval'; connect-src * 'unsafe-inline'; img-src * data: blob: 'unsafe-inline'; frame-src *; style-src * 'unsafe-inline';")

 立即构建此Job，返回原项目重新构建，再次访问HTML页面，你会惊喜的发现问题已经解决了！

触发时间

  1. 手动构建时执行此Job
  2. 某任务构建时执行此Job
  3. 定时 执行此Job
